为响应公司绿色施工要求、节约项目成本、加快项目进度,杭州奥克斯项目自进场伊始,便与甲方积极沟通,引进新材料、新工艺。作为华东公司******个使用铝合金模板施工工艺的项目,对在建的1#~4#超高层住宅楼使用铝合金模板早拆体系代替传统木模施工工艺,并在此方面取得较好成绩。

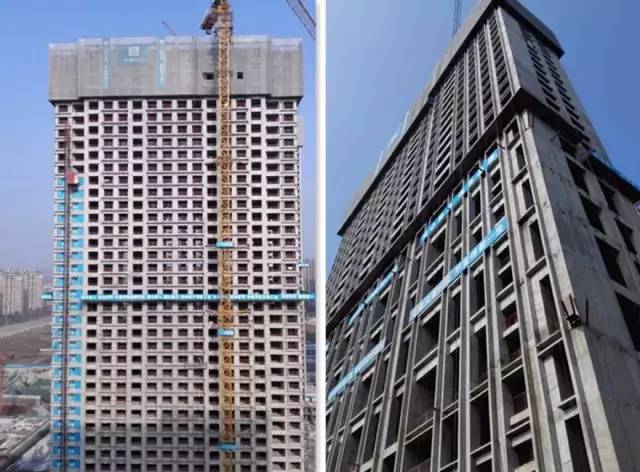

▲ 使用铝模体系的项目颜值很高吧
快来看铝模施工的全程实录
首先利用BIM技术在铝模进场前2个月完成深化设计。

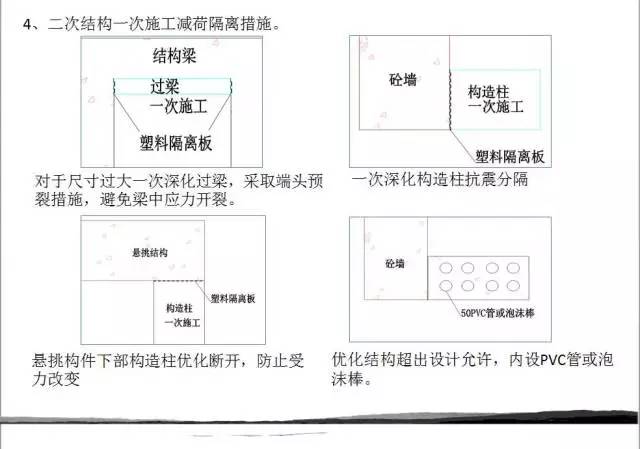

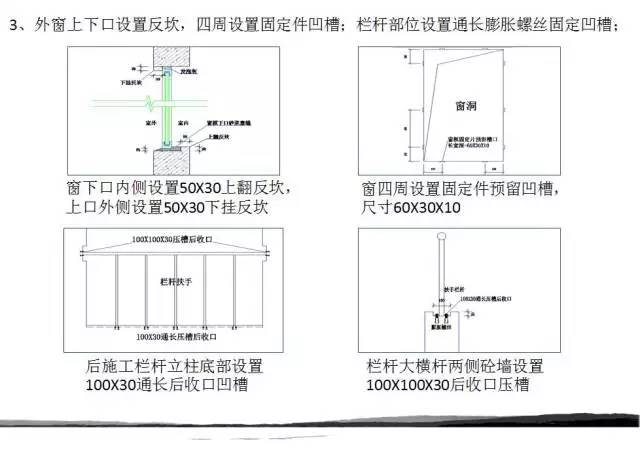

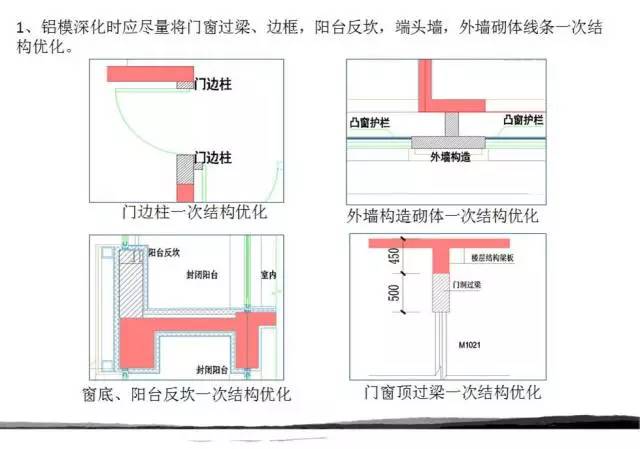

▲ 铝合金模板二次结构一次施工深化图
▲ 铝合金模板深化配模图
进场前通过BIM模型深化,对铝模进行工厂预制加工并对板材进行静电喷涂。

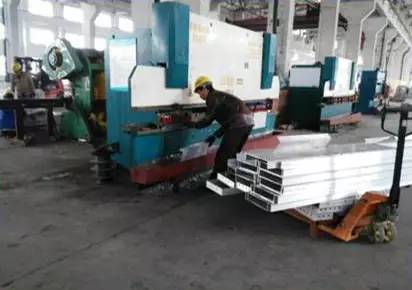

▲ 厂内精密加工
▲ 对板材进行静电喷涂
模板加工完成后,进行厂内拼装试验,并经过业主、监理、设计、总包、分包五方验收******成品质量。

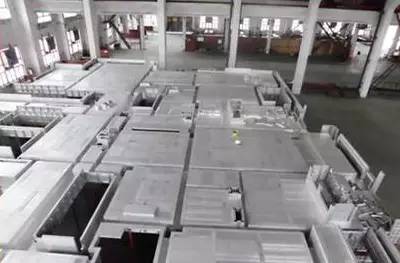

▲ 厂内试拼装
▲ 需要五方验收通过才能出厂哦
做完这些,还需要对材料进行进场验收。

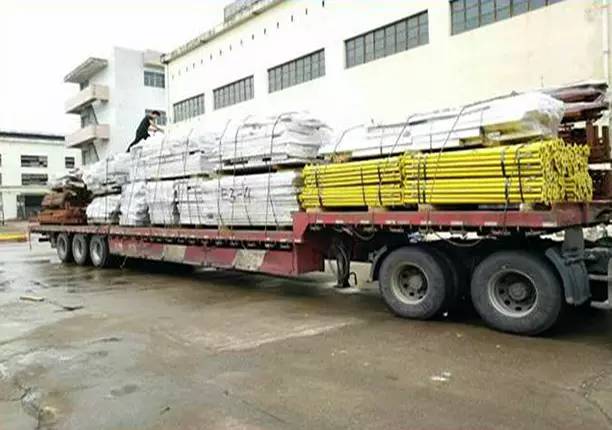

▲ 材料出厂啦(出厂需注意分单元分类别打包装车,1000平米建筑面积约4车材料)
▲ 材料进场(现场卸货堆码,堆场面积不小于300㎡,分部位成捆上楼层)
经过这么多的流程,我们是不是可以使用铝模啦?
别急!我们还需要进行以下步骤,******铝模的施工质量。

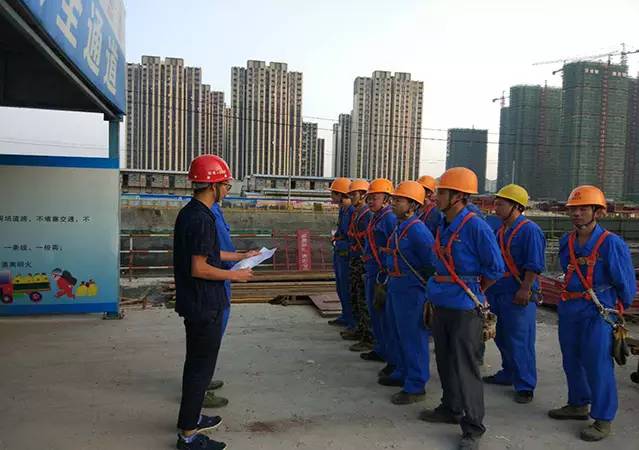

▲ 施工作业前,要做好安全技术交底

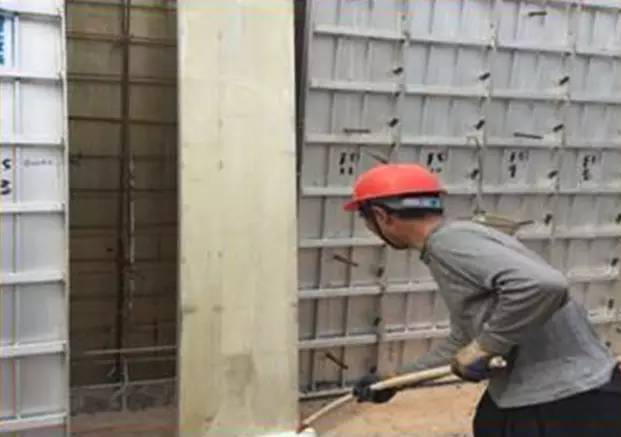

▲ 清洁板面并涂刷脱模剂

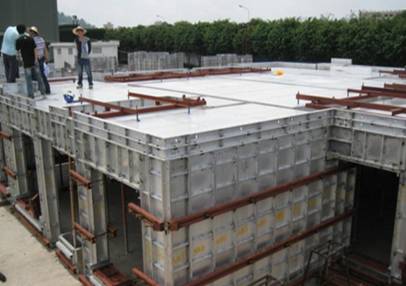

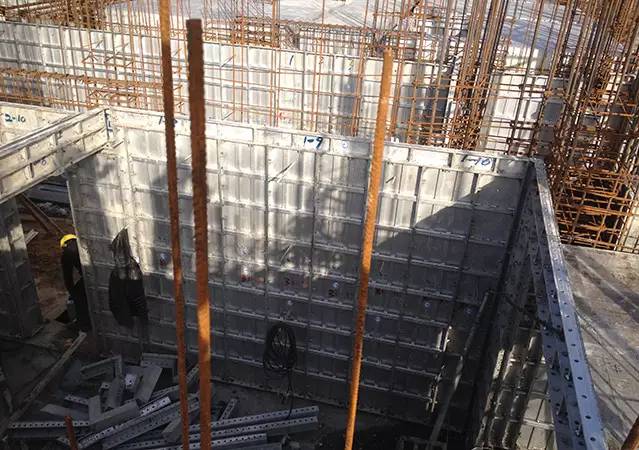

▲ 现场铝模安装
▲ ******加固体系,保障混凝土成型质量

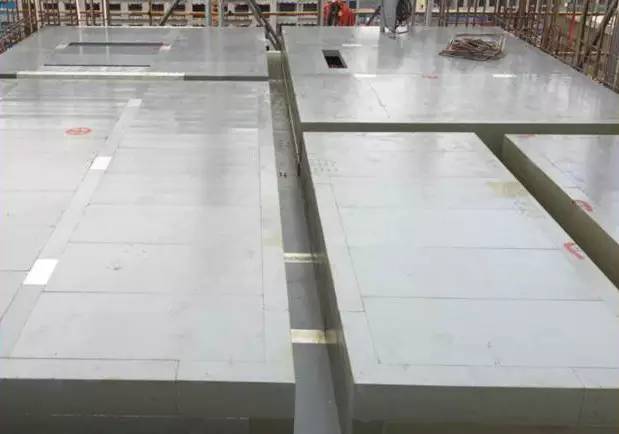

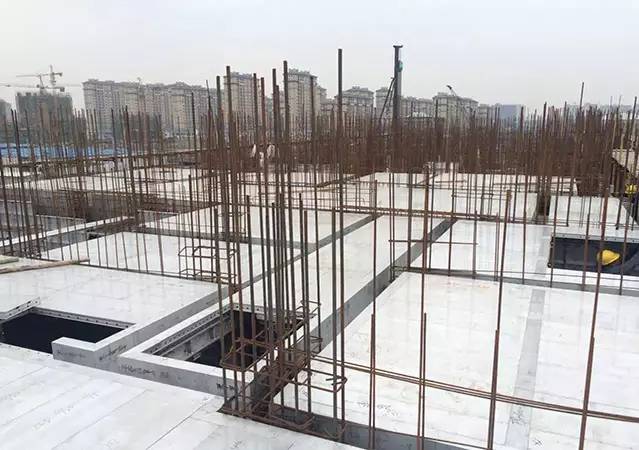

▲ 这样***安装完成啦
▲ 施工技术员与甲方、监理互动,核校模板垂直度

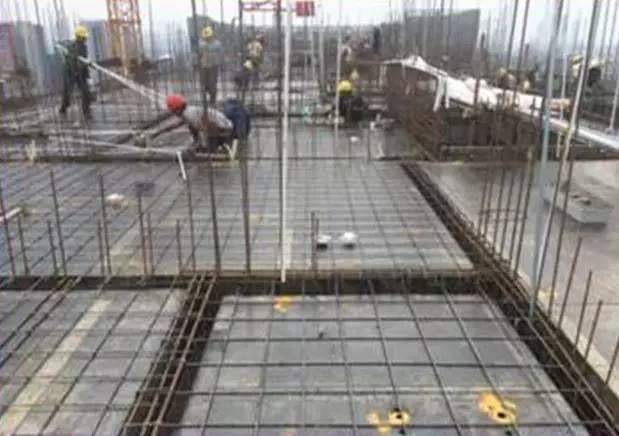

▲ 钢筋绑扎、机电穿插工序有序进行中

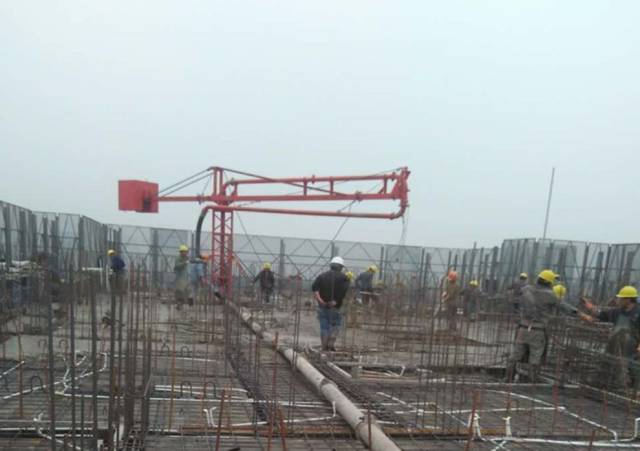

▲ 混凝土浇筑过程井然有序
▲ 浇筑过程护模
哇,快看……下面***是混凝土成型效果啦!

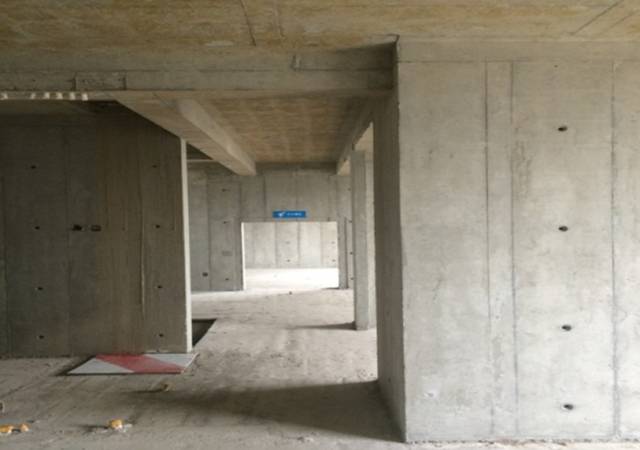

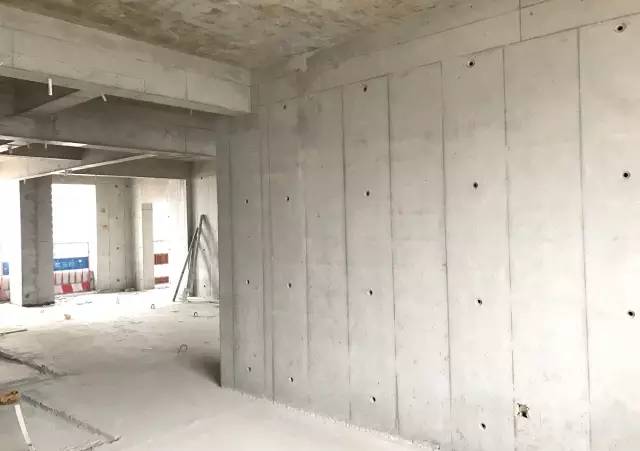

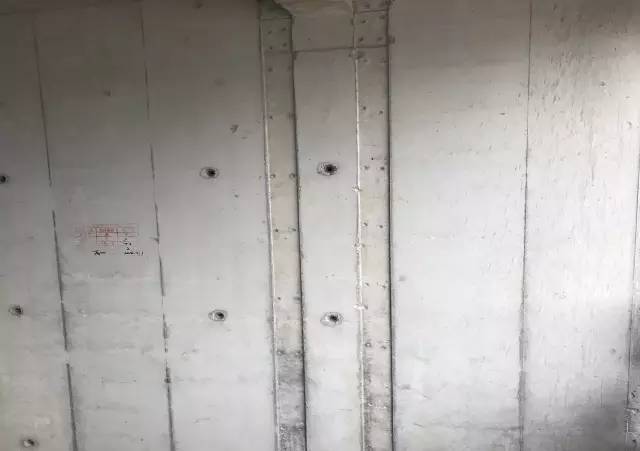

▲ 混凝土成型效果佳

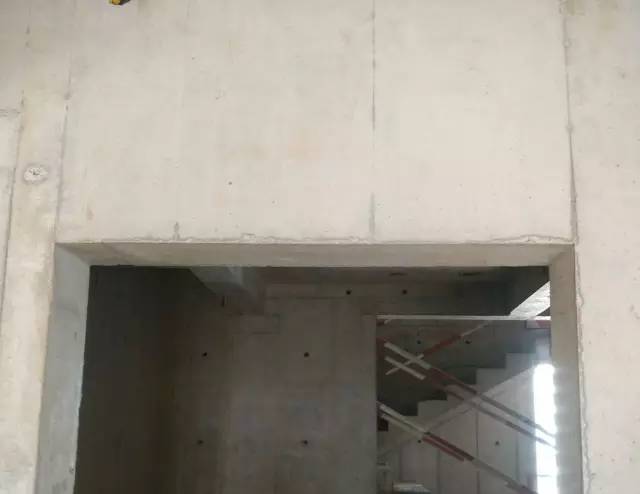

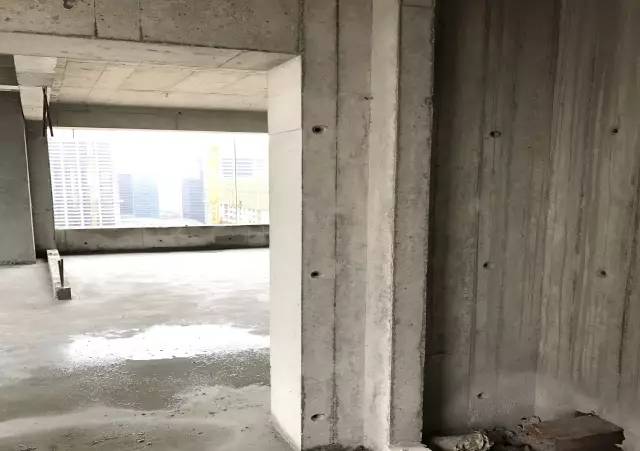

▲ 门过梁一次成型

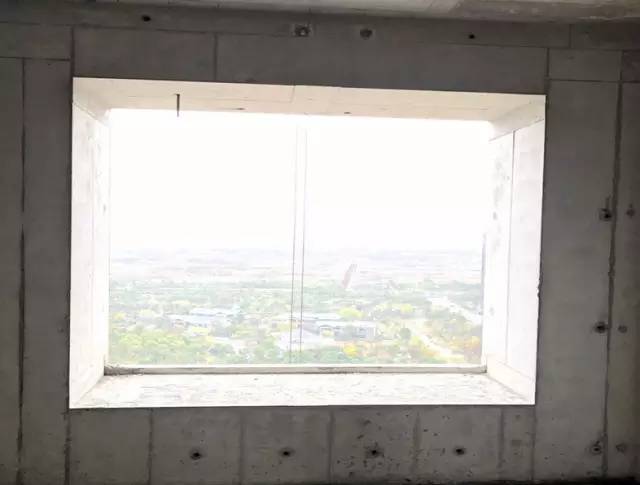

▲ 窗台一次成型
▲ 门垛一次成型

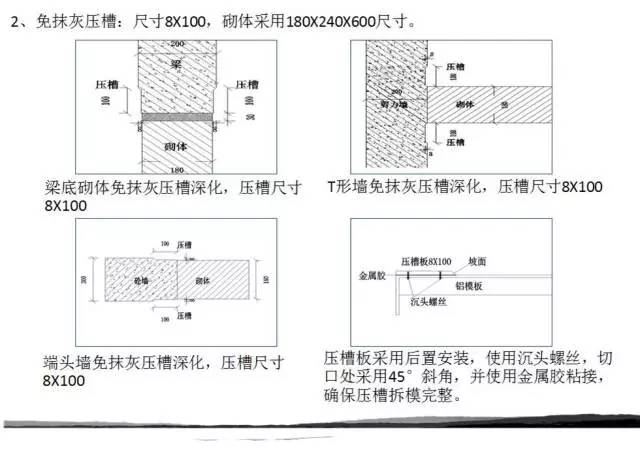

▲ 免抹灰压槽成型效果
别忘了,还有******地实测实量体系,为工程施工提供有效保障!

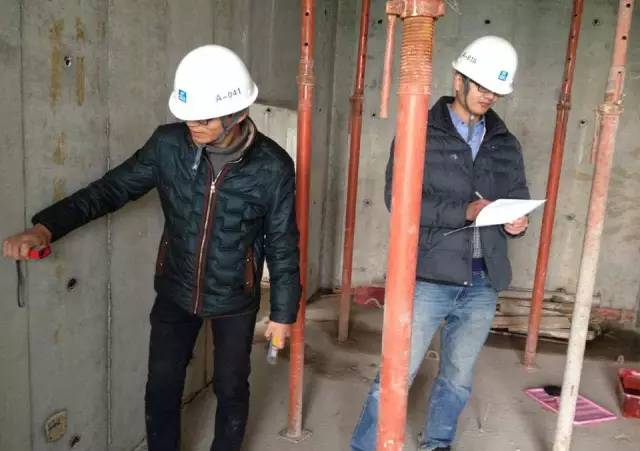

▲ 混凝土强度实测实量

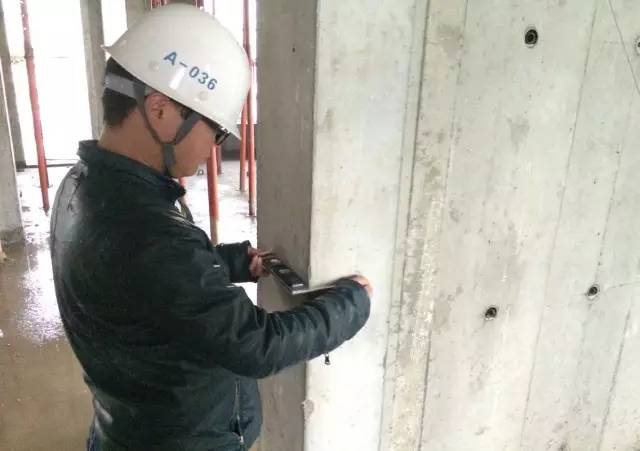

▲ 阳角实测实量

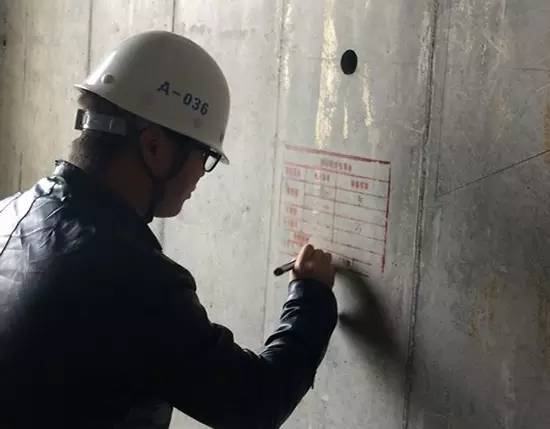

▲ 数据上墙
快看……还有我们的专利和亮点呢!
▲ 铝模预留洞口:传料洞口,泵管洞口,放线洞口;还能循环利用,方便环保。
▲ 成型效果

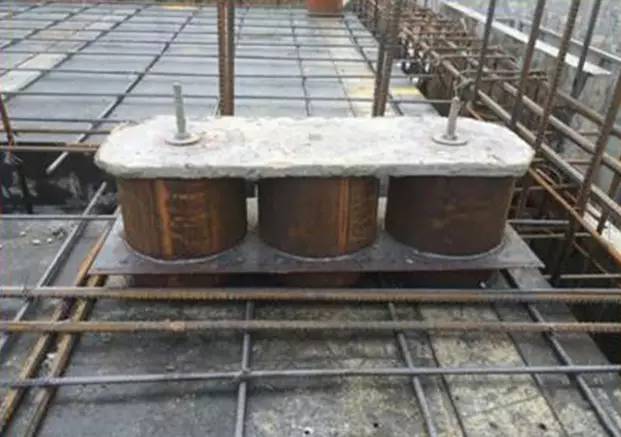

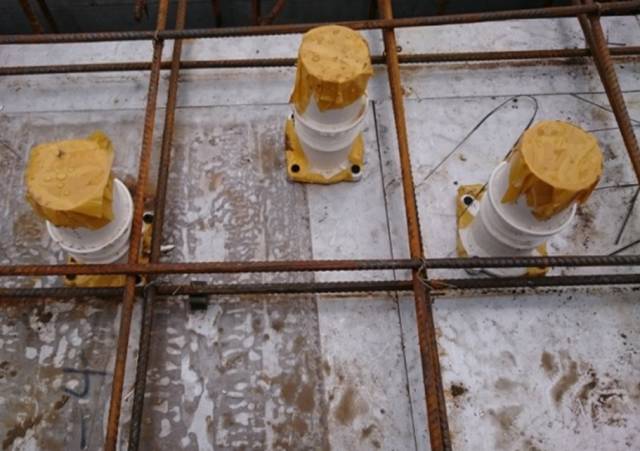

▲ 机电可拆卸式预埋套管固定架,循环使用
▲ 成品效果
▲ 一次性预埋成品地漏采用自攻螺丝固定
▲ 线管开洞一次成型,铝板编号固定,上下一致
▲ 三角斜撑架加固,简单******,避免穿螺杆渗漏水问题。

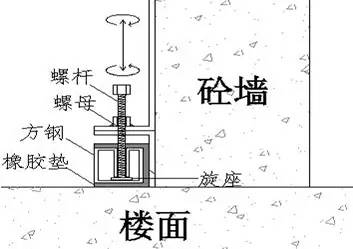

▲ 铝合金模板底部塞缝优化
▲

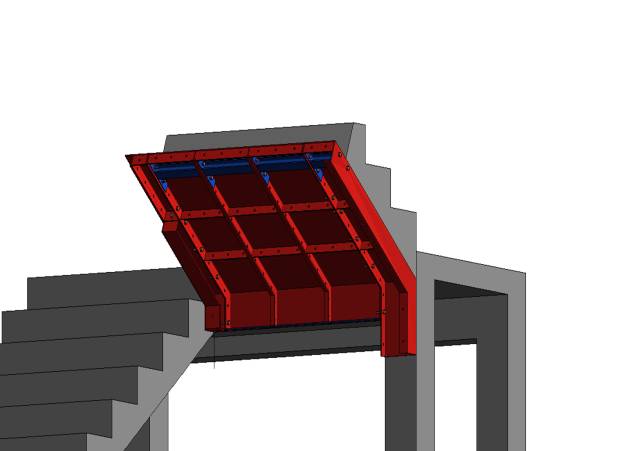

利用BIM技术优化铝合金模板楼梯上三步及清槽口做法,并通过斜面顶部可调立杆调整标高和坡度,设置可拆卸式清槽口,有效解决封闭式楼梯垃圾清理问题。
